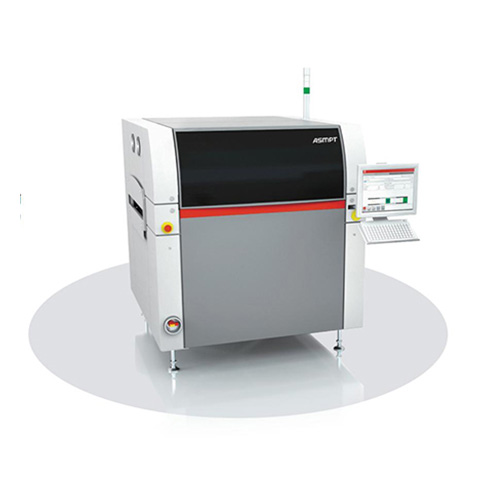

DEKNeoHorizon錫膏印刷機 西門子錫膏印刷機

智能的模塊化印刷機解決方案：DEKNeoHorizon

最新一代的強大絲網印刷機采用了模塊化設計，能夠根據任意客戶特定或應用特定要求進行定制。DEKNeoHorizon可配備或者重新選備許多精度增強的強大選件，其中包括夾板系統、傳送軌道、支撐系統、錫膏管理、認證和新版DEKProFlowATx印刷頭系統等。這一靈活的選件可通過領先的印刷機軟件DEKInstinctiv?V9輕松舒適地進行控制。

DEKNeoHorizon提供有兩款基礎型號的印刷機配置：

DEKNeoHorizon03iX：配備DEKHawkEye750相機系統、半自動裝載鋼網系統和標準鋼網底部清潔系統具備8.0秒的核心生產周期，機器精準度達到±20微米@2Cmk，可用于高度混合的環境。

DEKNeoHorizon01iX：具備6.5秒的核心生產周期和±15微米@2Cmk的增強精度，專為對于質量和吞吐量有著極高要求的應用而設計，如0201元器件等。這一配置配備有高分辨率DEKHawkEye1700相機、全自動化的裝載鋼網系統、以及高端DEKCyclone鋼網底部清潔系統。

背靠背：?jiǎn)诬壟c雙軌自由切換

全新印刷機的創新設計及其堅固的護蓋支持在機器前端執行全部控制與維護操作。您現在可以將兩臺DEKNeoHorizon印刷機背靠背放在一起，組成一款智能、靈活的雙軌解決方案，以有效滿足未來需求。與此同時，兩臺機器仍可以單獨進行配置和操作。當不再需要雙軌解決方案時，您可以將兩臺印刷機分開，使它們?cè)俅斡糜趩为?dú)的生產線。這一獨特能力將能夠?yàn)槟鷰?lái)靈活性與投資保護的絕佳組合。

DEK錫膏印刷機的優勢

模塊化設計：能夠以最高的性?xún)r(jià)比滿足任何任務的需求

可重新配備、升級：夾板系統、軌道系統、光學系統、印刷頭和鋼網底部清潔系統等全部選件均可以重新配備、升級，讓您能夠根據要求及時升級您的DEKNeoHorizon

易于維護：所有操作和維護工作均可以在機器前端完成。在前段易于檢修所有組件。

快速：核心生產周期短至6.5秒

精準：重復精度高達±15微米@2Cmk，堪稱具有尺寸低至0201（公制）元器件的超細間距應用的理想選擇

高效自動化：具有傳奇色彩的最新一代DEKProFlowATx印刷頭系統能夠自動執行絲網印刷流程，并顯著加強其穩定性，減少錫膏成本。

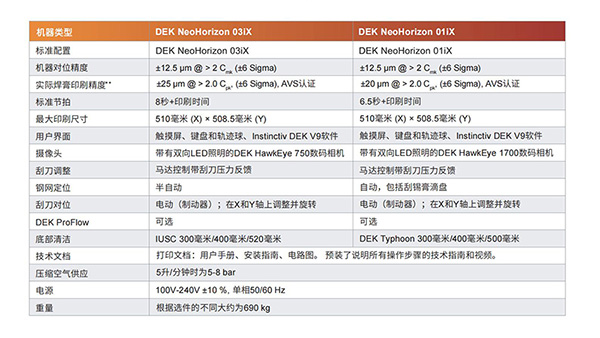

DEKNeoHorizon錫膏印刷機技術參數

1、DEKNeoHorizon03iX錫膏印刷機：

機器對位精度：±12.5μm@2.0Cmk,(±6Sigma)

實際焊膏印刷精度：±25μm@2.0Cpk,(±6Sigma)-每臺印刷機出廠前都會通過外部機構系統認證

印刷周期（CCT）：8秒

完美的印刷解決方案，高產能以及高靈活性

2、DEKNeoHorizon01iX錫膏印刷機：

機器對位精度：±12,5μm@2,0Cmk,(±6Sigma)

實際焊膏印刷精度：±20μm@2,0Cpk,(±6Sigma)-每臺印刷機出廠前都會通過外部機構系統認證

印刷周期（CCT）：6,5秒

完美的印刷解決方案，高產能以及高靈活性

最大印刷面：510mm(X)×508,5mm(Y)

刮刀校準：馬達控制帶刮刀壓力反饋

鋼網載荷：自動，包括：刮刀下收集焊膏托盤/半自動，包括：刮刀下收集焊膏托盤

鋼網校對：馬達控制（對位馬達）；X方向Y方向及角度旋轉對位/馬達控制（對位馬達）；X方向Y方向及角度旋轉對位。

電源：100Vto240V±10%。

重量：約690kg
